製造業の図面管理を工番に紐付けるシステム｜探し物時間を利益に変える一元管理術

製造業の図面管理 紐付けシステムとは、すべての図面を工番（案件番号）に紐付けて一元管理し、検索・改訂履歴・原価データとの連動までを1つの仕組みで実現する管理基盤のことです。個別受注生産の現場では「あの図面どこ？」「どれが最新版？」という探し物に膨大な時間が費やされており、この時間が利益を直接削る隠れコストになっています。本記事では、図面管理が混乱する4つの理由、探し物時間の隠れコスト試算、工番に紐付ける一元管理の考え方、システムが備えるべき機能、CAD/PDF/紙が混在する現場での移行ステップ、図面と原価データの連動による見積精度向上までを解説します。

製造業の図面管理 紐付けシステムとは？

図面管理 紐付けシステムは、設計図面（CADデータ・PDF・紙のスキャン）を案件単位（工番）に紐付けて、検索・改訂・参照を一気通貫で管理する仕組みです。単なる図面のデジタル保管庫ではなく、工番ベースで原価・工程実績・見積データと連動する点が、中小製造業に特化した一元管理の本質です。

詳しい工番管理で扱った「工番を業務のハブにする」考え方を、図面領域にも拡張するのが図面管理紐付けシステムです。図面が工番に紐付くことで、過去案件の図面・工数・原価をワンクリックで参照でき、見積精度・採算判定・事業承継準備の全てに直結します。

個別受注生産で図面管理が混乱する4つの理由

中小製造業、特に個別受注生産の現場では、図面管理が構造的に混乱しがちです。

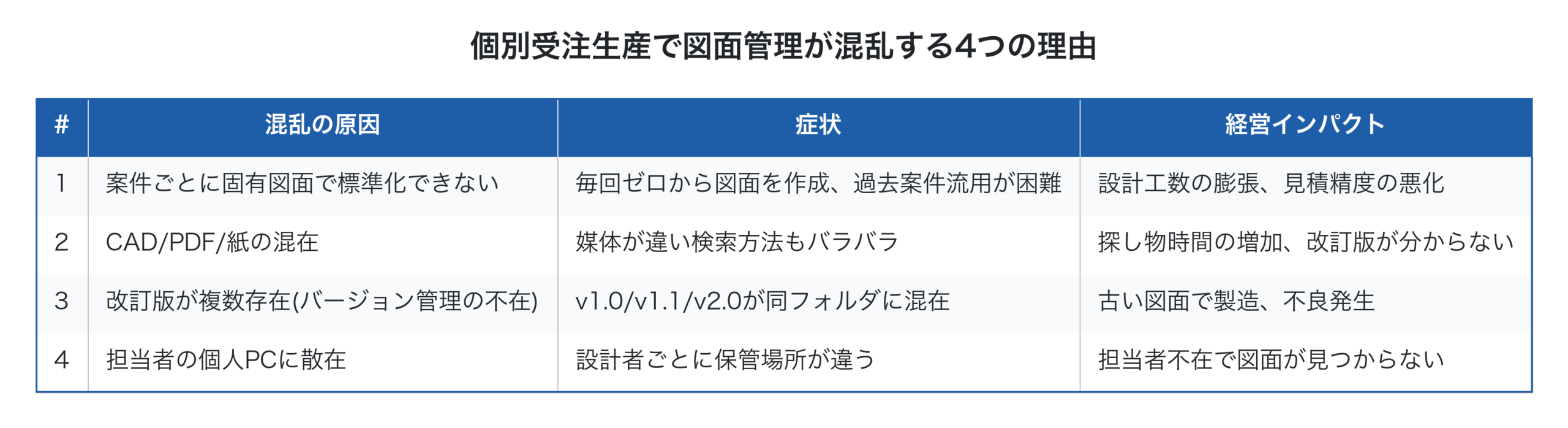

個別受注生産で図面管理が混乱する4つの理由

特に深刻なのが3の改訂版混在です。「v1.0」「v1.1」「v2.0」「v2.0_FIX」「v2.0_最終版」のような複数バージョンが同じフォルダに混在し、現場が古い図面で製造を始めてしまうと、不良品の量産・顧客クレーム・再製作コストという三重苦が発生します。

加えて、4の担当者個人PCへの散在は事業継続リスクにも直結します。詳しい事業承継DXで扱った「知的資産の引き継ぎ」の観点でも、図面が個人PCに散在している状態では、ベテラン設計者の退職とともに会社の設計資産が失われます。

「探し物時間」が利益を削る隠れコスト

図面管理が混乱している中小製造業では、「探し物時間」が日常的に発生しています。この時間は売上を生まない純粋な損失であり、利益を直接削る隠れコストです。

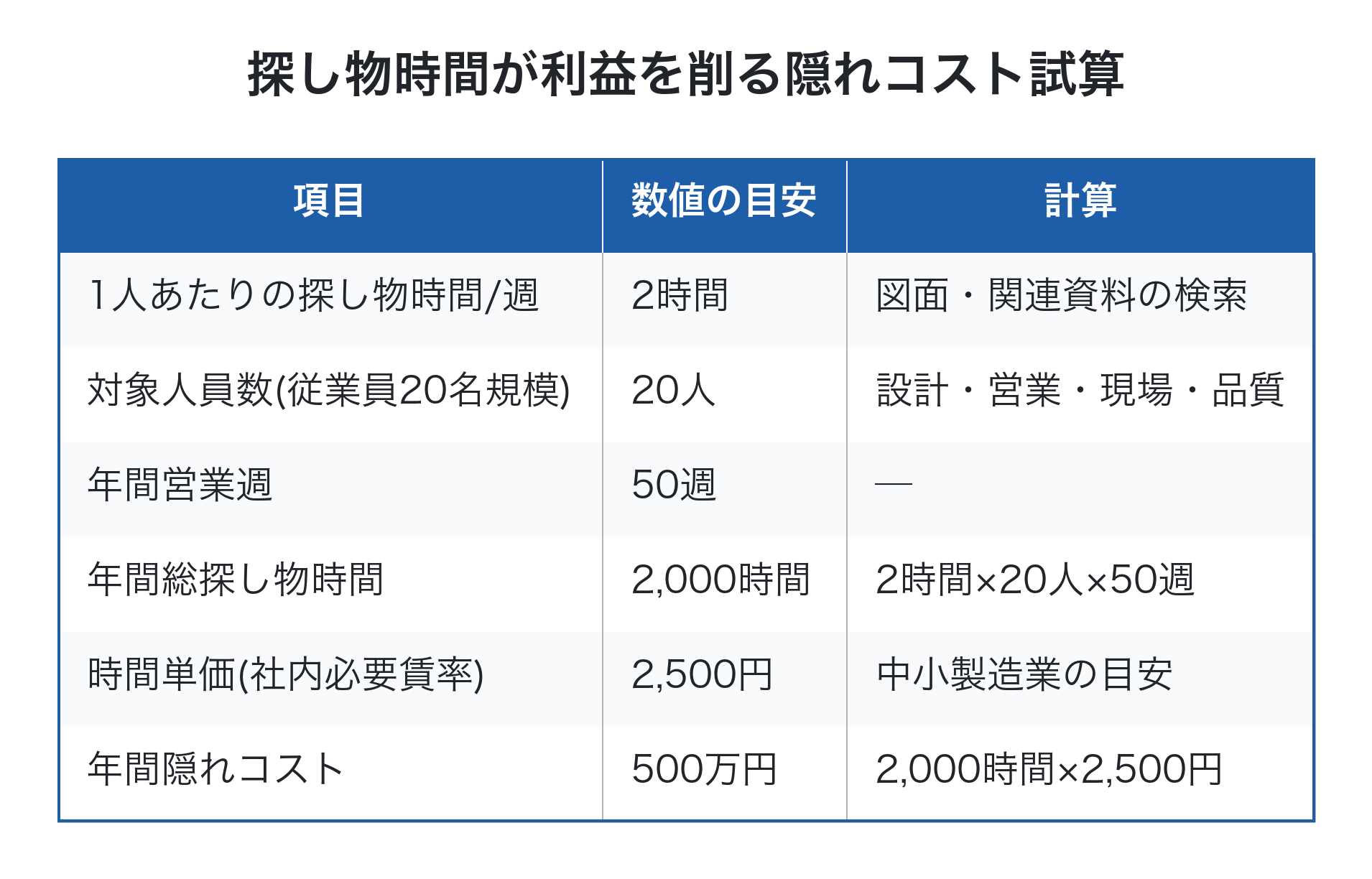

探し物時間が利益を削る隠れコスト試算

例えば従業員20名規模の中小製造業で、1人あたり週2時間の探し物時間があると仮定すると、年間で2,000時間、金額換算で約500万円の隠れコストになります。この500万円は付加価値を生まない純損失で、利益体質に直接マイナス影響を与えます。

加えて、探し物時間は測定されないコストである点が特に厄介です。月次決算や原価計算書には「探し物時間」という勘定科目はなく、人件費に吸収されてしまうため、経営者が問題として認識しづらい性質があります。詳しい利益漏洩防止で扱った隠れ損失の一種として、図面探しの時間も含めて見える化すべきテーマです。

図面を工番（案件）に紐付ける一元管理の考え方

混乱の根本的な解決策は、すべての図面を工番に紐付けて一元管理することです。

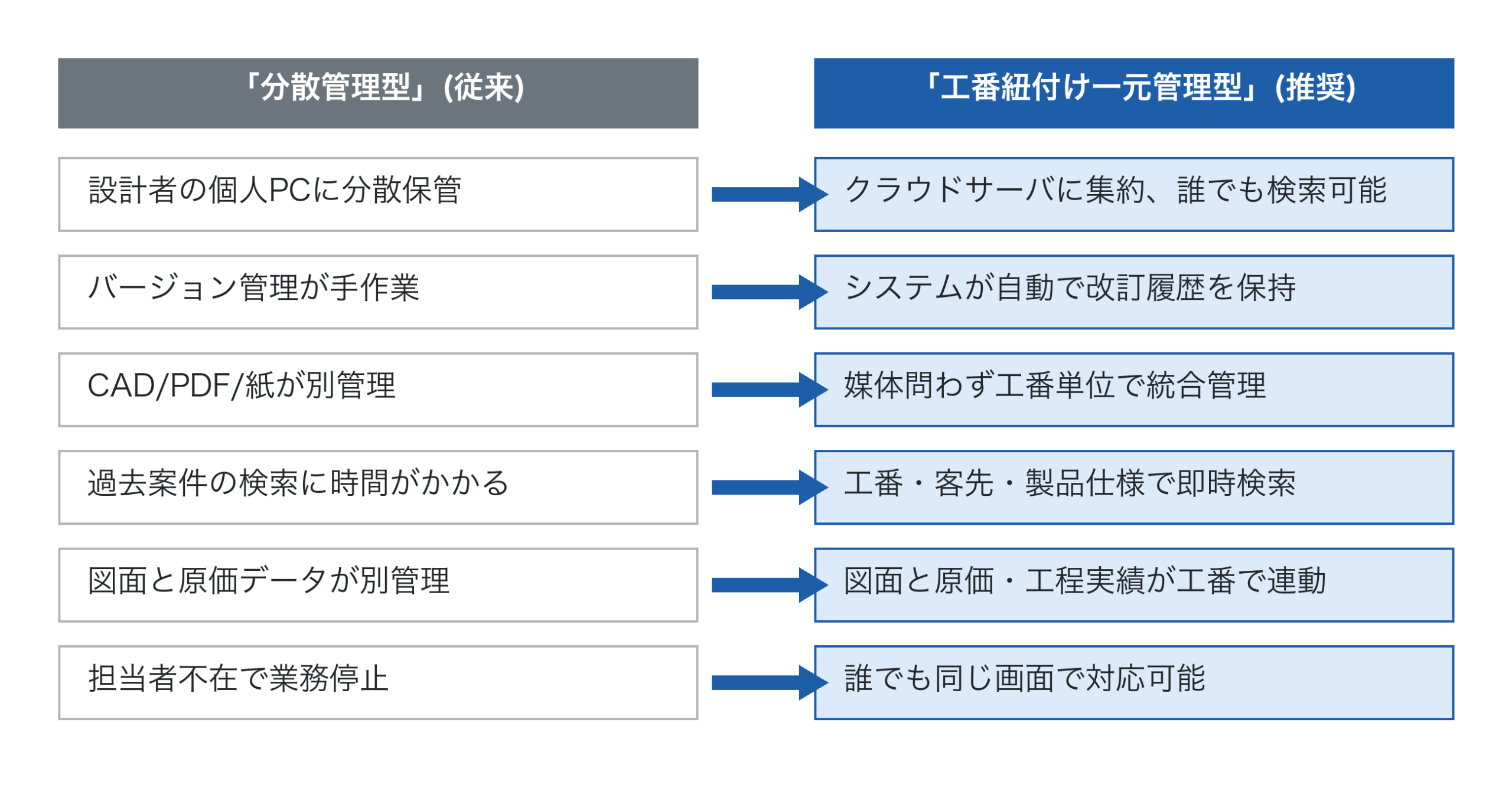

「分散管理型」と「工番紐付け一元管理型」の対比

工番紐付け一元管理の核心は、「図面1点1点を、必ずある工番（案件）に紐付ける」ルールです。新規設計時は新規工番に紐付け、過去案件の流用時はその案件の工番から派生として紐付けます。これにより、「この案件にどの図面が使われているか」「この図面はどの案件で使われたか」が双方向で即時参照できる状態が作れます。

詳しい工番管理システムの議論で扱った「工番をハブにした業務管理」の考え方が、図面管理にもそのまま当てはまります。

図面管理システムが備えるべき5つの機能

実用的な図面管理紐付けシステムには、次の5つの機能が最低限備わっている必要があります。

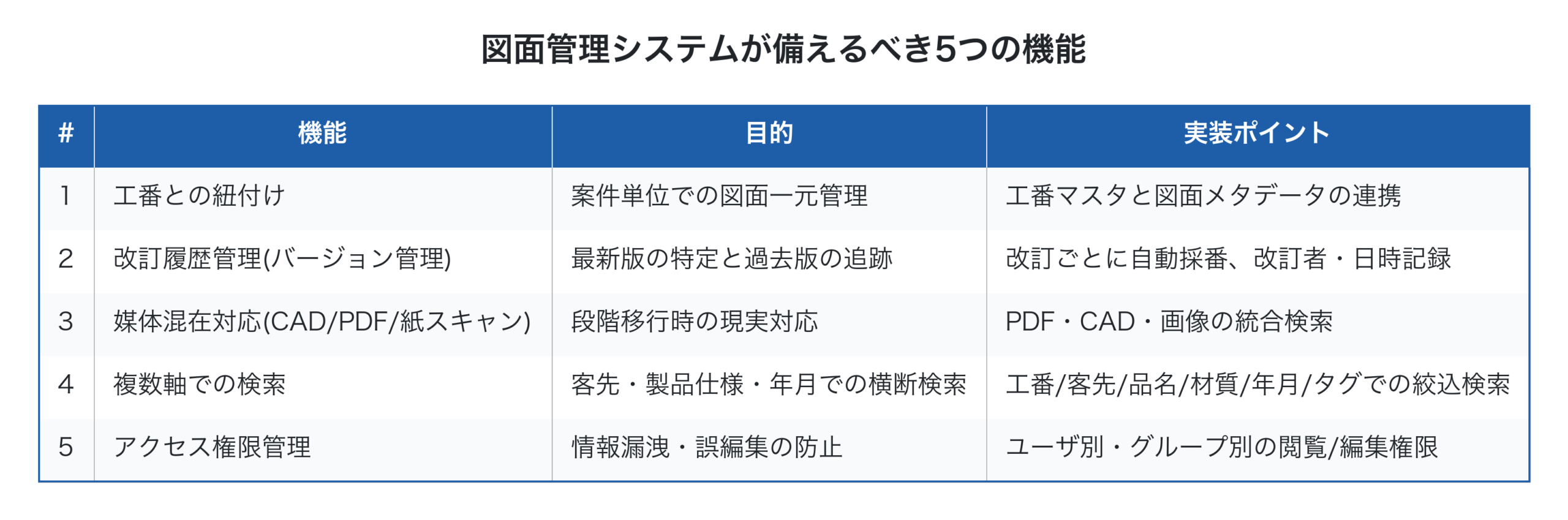

図面管理システムが備えるべき5つの機能

特に重要なのが2の改訂履歴管理と4の複数軸検索です。改訂履歴がシステムで自動管理されれば「v2.0_最終版_本当の最終版」のような混乱が原理的に発生しなくなり、複数軸検索があれば「客先A社の精密部品で2025年に作った案件の図面」のような複合検索が即座にできます。

CAD/PDF/紙が混在する現場での移行ステップ

理想は「全図面をCADデータで管理」ですが、中小製造業の現場では現実的ではありません。既存の紙図面・PDF・古いCADデータが大量に蓄積されているため、段階的な移行が必要です。

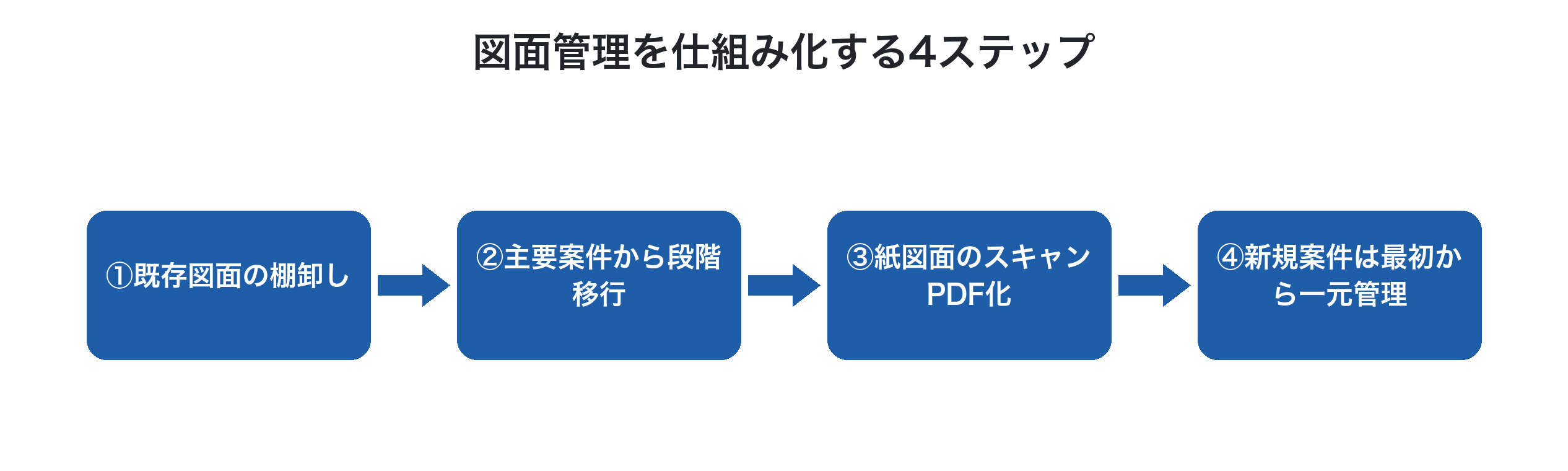

図面管理を仕組み化する4ステップ

第一に、既存図面の棚卸し。社内に存在する図面を「客先別」「年度別」「媒体別」で一覧化します。優先度の高い客先・案件を特定します。

第二に、主要案件から段階移行。年間取引額の大きい上位20%の客先案件から、図面を工番に紐付けて一元管理システムに登録します。中小製造業の典型では、上位20社で全受注の80%を占めるため、ここをカバーすれば大半の図面が一元化されます。

第三に、紙図面のスキャンPDF化。手書き図面や紙のCAD出力をスキャナーで電子化し、メタデータ（工番・客先・年月）を付けて登録します。一気にやろうとせず、繁忙期を避けて月次目標で進めます。

第四に、新規案件は最初から一元管理。新規受注時から工番発行と同時に図面を一元管理システムに登録するルールを徹底します。これにより、新規分から運用が立ち上がり、徐々に全体が整理されていきます。

詳しいペーパーレス化の議論で扱った「データの入り口からデジタル化する」考え方も、図面管理の段階移行に直接適用できます。

図面と原価データの連動で見積精度を上げる方法

図面管理紐付けシステムの最大の価値は、図面と原価・工程実績データが工番で連動することで実現します。

例えば新規見積を作成する際、「客先Aの過去5案件で使われた図面と、それぞれの実績工数を表示」という検索ができれば、見積担当者は経験と勘ではなく実績データに基づいた精緻な見積を作成できます。詳しい特注品見積精度で扱った「過去類似案件の実績工数を参照する見積手法」が、図面ベースで実装できる状態になります。

具体的には、次の3つの活用が可能になります。

第一に、類似図面の即時参照。新規案件と類似する過去図面を、形状・材質・寸法・客先などで即時検索できます。

第二に、実績工数の引き当て。類似案件の実績工数を見積根拠として活用し、見積精度の標準偏差を大幅に縮められます。

第三に、見積差異の分析。過去の見積と実績の差異を、図面に紐付くデータから振り返り、次回見積の補正に反映できます。詳しい予実管理のサイクルとも統合できます。

これらが組み合わさることで、図面管理紐付けシステムは単なる「探し物時間の削減ツール」を超え、見積精度・採算判定・利益体質づくりに直結する経営インフラとして機能します。

「会社全体で考える」図面管理

図面管理の取り組みで陥りやすい罠が、「設計部門だけの問題」と捉えることです。実際には図面は会社全体の業務に影響します。

一倉定氏が説いた「会社の損益というものは、常に『会社全体で考える』のが正しい」という原則は、図面管理にも当てはまります。図面は設計部だけでなく、営業（見積根拠）・現場（製造）・品質（検査）・購買（外注発注）・経理（請求）の全部門が参照します。会社全体の業務をつなぐデータハブとして図面を位置付けるのが、紐付けシステム導入の本質です。

詳しい採算管理・製造原価・試作案件原価管理・ABC分析 で扱った経営判断のすべてが、図面という共通言語で連動できる状態を目指すのが理想です。

Factory Advance での図面・案件一元管理

Factory Advance は、個別受注生産型中小製造業の案件管理クラウドシステムで、図面と工番（案件）の一元管理に必要な機能を提供します。

  • 工番ごとに見積・受注・工程実績・外注発注・請求・図面を紐付けて管理
  • 図面・関連資料(PDF/画像/CAD)を工番に添付保存、誰でも即時参照可能
  • 改訂履歴の自動管理で、最新版と過去版の追跡が容易
  • 客先・製品仕様・年月での横断検索で、類似案件の図面を即時参照
  • 詳しい工番管理システム機能で、紙Excel運用からの段階的移行に対応
  • 詳しい特注品見積精度向上に必要な「実績工数の引き当て」を図面ベースで実現
  • デジタル・AI導入補助金2026のツール登録製品で、初期費・月額費・サポート費が補助対象

「図面探しに時間を取られている」「改訂版がどれか分からない」。そんなお悩みをお持ちでしたら、まずは無料の資料ダウンロードから、Factory Advance を使った図面・案件一元管理の進め方をご確認ください。

まとめ

製造業の図面管理 紐付けシステムの本質は、すべての図面を工番（案件）に紐付けて一元管理し、検索時間ゼロ化・改訂混乱解消・図面と原価データの連動による見積精度向上を同時に実現することです。従業員20名規模の中小製造業で、図面の探し物時間は年間500万円規模の隠れコストになっており、これは付加価値ゼロの純損失です。「分散管理型」から「工番紐付け一元管理型」へ運用思想を切り替え、CAD/PDF/紙が混在する現場でも段階的に移行すれば、設計部門だけでなく会社全体の業務効率と見積精度が大きく向上します。一倉定氏が説いた通り、会社の損益は常に「会社全体で考える」のが正しいのですが、図面は会社全体の業務をつなぐデータハブとして位置付けるべきです。今日からでも、まず主要客先1〜2社の図面を棚卸しすることから始めれば、半年後には図面検索に困らない経営に変わります。明日の現場の探し物時間が、確実に変わり始めます。
